На складе или производственном предприятии ворота редко выполняют только функцию ограждения проема. Через них ежедневно проходят сотрудники, перемещаются погрузчики, сырье, комплектующие и готовая продукция. При этом соседние помещения могут заметно отличаться по температуре, влажности, уровню запыленности и санитарным требованиям. Если стандартная воротная конструкция открывается и закрывается медленно, проем длительное время остается свободным. Зимой здание теряет тепло, в холодильную зону проникает теплый воздух, а в чистое помещение могут попадать пыль, запахи и производственные загрязнения. Скоростные ворота позволяют сократить продолжительность каждого открывания. Полотно быстро поднимается перед приближающимся транспортом, пропускает его и автоматически закрывается после завершения проезда. Благодаря этому ворота не становятся препятствием для внутренней логистики и одновременно помогают разделять помещения с разными условиями эксплуатации. Такие конструкции устанавливают на складах, в распределительных центрах, производственных цехах, холодильных комплексах, пищевых предприятиях, автомойках, сервисных помещениях и логистических терминалах. Они могут использоваться внутри здания или перекрывать наружный проем. Однако для этих задач применяются разные модели, поскольку требования к внутренним и фасадным воротам существенно отличаются.

Внутри сухого отапливаемого помещения основное значение обычно имеют скорость, интенсивность работы, компактность и безопасность. Наружная конструкция дополнительно должна выдерживать ветер, осадки, перепады температуры и воздействие ультрафиолета. В морозильной камере на первый план выходят герметичность, теплоизоляция и защита от образования наледи. На пищевом предприятии необходимо учитывать возможность регулярной очистки, устойчивость материалов к влаге и санитарным составам. К наиболее распространенным видам относятся рулонные скоростные ПВХ-ворота, спиральные модели с жестким полотном, складывающиеся конструкции, наружные усиленные системы и специальные ворота для холодильных или морозильных камер. Они различаются принципом перемещения полотна, допустимыми размерами, уровнем теплоизоляции, ветровой устойчивостью и доступными вариантами автоматического управления. Рулонные ПВХ-ворота комплектуются гибким полотном, которое при открывании перемещается вверх и наматывается на вал. Конструкция занимает сравнительно немного пространства и не требует длинных потолочных направляющих. Поэтому ее удобно устанавливать в складских коридорах, между цехами, рядом со стеллажами и инженерными коммуникациями.

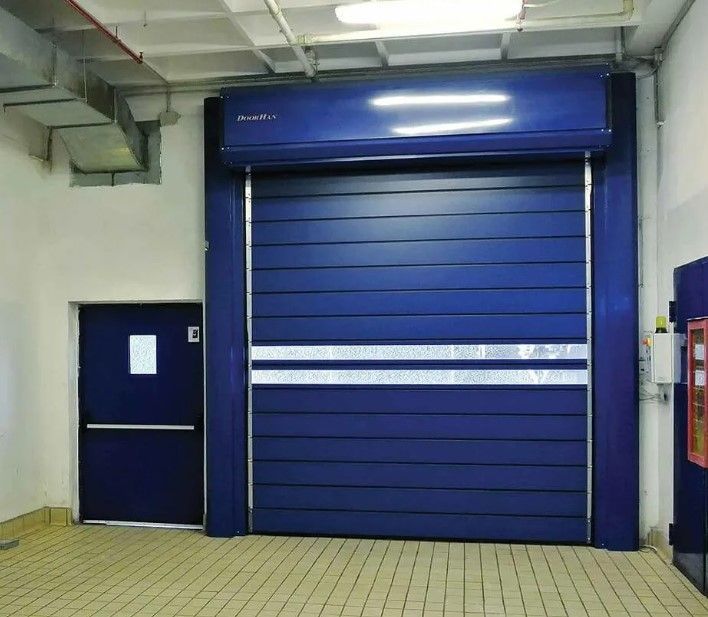

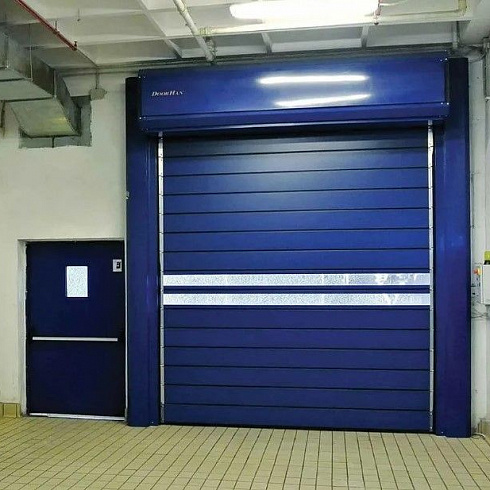

В ПВХ-полотно могут быть встроены прозрачные окна или горизонтальная обзорная полоса. Они позволяют водителю погрузчика заранее увидеть сотрудника или транспорт с противоположной стороны проема. Некоторые модели оборудуются системой автоматического восстановления: если полотно после легкого контакта с техникой выходит из направляющих, во время следующего рабочего цикла оно возвращается в нормальное положение. Спиральные скоростные ворота оснащаются жесткими секциями или ламелями. Во время подъема элементы полотна перемещаются по направляющим и укладываются в спираль, практически не соприкасаясь друг с другом. Это снижает механическое трение и помогает сохранять внешний вид поверхности при интенсивной эксплуатации. Жесткое полотно обычно обеспечивает более высокую теплоизоляцию и устойчивость по сравнению с гибким ПВХ. Спиральные конструкции востребованы на фасадах производственных корпусов, в теплых складских комплексах, логистических терминалах, автосалонах и сервисных центрах. Их выбирают в случаях, когда требуется совместить быстрое открывание с повышенной защитой закрытого проема.

Складные, или складывающиеся, промышленные ворота поднимают полотно вверх с формированием горизонтальных складок. Они могут перекрывать крупные проемы и применяться на объектах с заметной ветровой нагрузкой. Такая конструкция отличается от рулонной способом размещения полотна, поэтому перед монтажом необходимо проверить высоту притолоки и доступное пространство над проемом. Для холодильных и морозильных камер выпускаются специализированные скоростные ворота. В зависимости от модели они могут комплектоваться утепленным или двойным полотном, обогревом направляющих, привода и других элементов. Быстрый рабочий цикл уменьшает время, в течение которого камера остается открытой, а дополнительные конструктивные решения помогают бороться с конденсатом и обмерзанием. Результат зависит не только от типа полотна. Важно правильно подобрать датчики, определить задержку автоматического закрывания и настроить момент начала подъема. Если ворота открываются слишком поздно, водитель погрузчика вынужден останавливаться перед проемом. Если система закрывается раньше времени, увеличивается риск контакта с транспортом. Слишком большая задержка, напротив, приводит к продолжительному воздухообмену между помещениями.

Открытие может запускаться радаром, индукционной петлей, кнопкой, натяжным выключателем, радиопультом или системой контроля доступа. На автоматизированном производстве ворота интегрируют с конвейерами, роботизированными линиями, светофорами, воздушными завесами и другим технологическим оборудованием. Безопасность обеспечивают фотоэлементы, световые решетки, сигнальные лампы и аварийные устройства остановки. Но сама автоматика не заменяет грамотную организацию движения. Если через один проем проходят люди и проезжают погрузчики, желательно предусмотреть разметку, ограждения, зеркала, светофор или отдельный пешеходный маршрут.

Как выбрать скоростные ворота для склада или производства

Подбор скоростных промышленных ворот начинается с обследования проема и анализа процессов, которые происходят рядом с ним. Выбирать оборудование только по ширине, высоте и максимальной скорости движения полотна недостаточно. Две одинаковые по размеру конструкции могут работать в совершенно разных условиях: одна - внутри сухого склада, другая - на фасаде здания под воздействием ветра и осадков.

До заказа оборудования рекомендуется собрать следующие исходные данные:

точную ширину и высоту строительного проема;
размеры свободного пространства над проемом и по бокам;
состояние стен, перемычки, пола и несущих элементов;
внутреннее или наружное расположение конструкции;
минимальную и максимальную температуру эксплуатации;
уровень влажности и вероятность образования конденсата;
наличие пыли, аэрозолей, воды или агрессивных веществ;
количество открываний в час и за рабочую смену;
габариты транспорта, который будет проходить через проем;
скорость подъезда погрузчиков и радиус их маневрирования;
необходимость разделения теплой и холодной зон;
требования к теплоизоляции, герметичности и ветроустойчивости;
способ открытия при отключении электроэнергии.

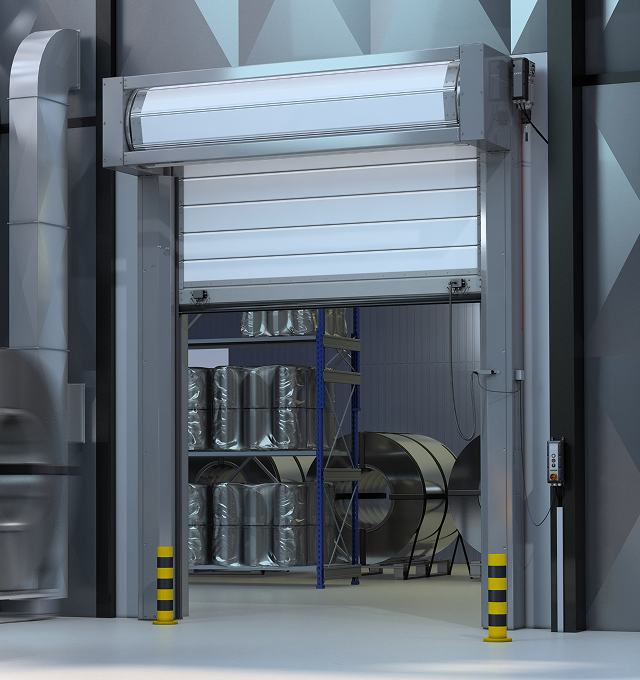

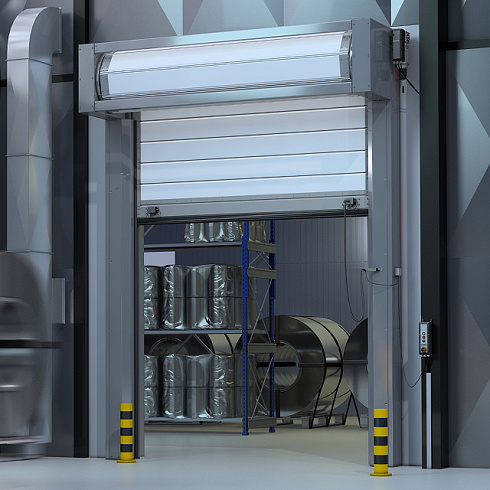

Для внутреннего проема с интенсивным транспортным потоком часто подходят рулонные ПВХ-ворота. Они быстро поднимаются, занимают немного места и позволяют организовать автоматическое открывание перед приближающимся погрузчиком. При наличии прозрачной вставки водитель может контролировать обстановку за полотном. Для фасада здания необходимо выбирать модель, рассчитанную на наружную эксплуатацию. Производитель должен указывать допустимую ветровую нагрузку, температурный диапазон и условия использования. Внутренние скоростные ворота нельзя устанавливать на улице только потому, что они подходят по размерам. Если необходимо одновременно обеспечить высокую скорость, теплоизоляцию и защиту закрытого проема, рассматривают спиральную конструкцию с жесткими секциями. Она может использоваться на въезде в теплый склад, производственный корпус, автосалон или логистический комплекс.

Для холодильных и морозильных помещений выбирают специализированное исполнение. При подборе учитывают:

температуру внутри камеры и снаружи;
разницу температур между соседними зонами;
влажность и положение точки росы;
вероятность появления конденсата и наледи;
необходимость обогрева направляющих и привода;
интенсивность транспортного движения;
схему вентиляции и осушения воздуха;
требования к аварийному открыванию.

На пищевом, фармацевтическом или другом производстве с повышенными санитарными требованиями дополнительно оценивают материалы каркаса и направляющих. Поверхности должны быть доступны для очистки, а электрические компоненты - защищены от воды и моющих составов. При высокой влажности может потребоваться исполнение из коррозионностойких материалов.

Способ автоматического открытия выбирают с учетом реального маршрута транспорта:

Радар обнаруживает приближение объекта и позволяет открывать ворота без действий водителя.
Индукционная петля реагирует на металлическую технику и помогает отделить транспортный поток от пешеходного.
Радиопульт подходит для адресного управления конкретными воротами.
Натяжной выключатель позволяет подать команду из кабины погрузчика.
Кнопка или считыватель используются в помещениях с ограниченным доступом.
Внешний сигнал применяется при интеграции с конвейером или производственной линией.

На участках с двусторонним движением необходимо настроить очередность проезда. Датчики с обеих сторон не должны создавать конфликтующие команды. При высокой интенсивности движения ворота можно дополнить светофорами, которые показывают водителям разрешенное направление. При сравнении нескольких моделей необходимо проверять не только скорость открывания. Важны скорость закрывания, допустимые размеры, ветровая устойчивость, расчетная интенсивность, температурный диапазон, характеристики полотна, состав базовой комплектации и возможность подключения дополнительных устройств. Отдельное внимание уделяют обслуживанию. Привод, направляющие и блок управления должны оставаться доступными после установки стеллажей, трубопроводов и другого оборудования. Для критически важного проема следует заранее определить порядок ручного открытия, сроки реакции сервисной службы и наличие необходимых запасных частей.

К распространенным ошибкам при выборе и эксплуатации относятся:

установка внутренней модели на фасаде здания;
выбор ворот только по заявленной максимальной скорости;
отсутствие защиты боковых стоек от погрузочной техники;
игнорирование конденсата и обмерзания в холодильной зоне;
неправильная настройка сектора действия радара;
недостаток места для верхнего короба и сервисного доступа;
слишком короткая задержка автоматического закрывания;
совмещение транспортного и пешеходного движения без дополнительных мер безопасности;
отсутствие резервного сценария при отключении питания.

После монтажа конструкцию необходимо проверить в реальном рабочем режиме. Важно убедиться, что датчик своевременно обнаруживает транспорт, полотно полностью поднимается до въезда погрузчика, а закрывание начинается только после освобождения контролируемой зоны.

Сравнение основных видов скоростных ворот

Каждый вид скоростных ворот предназначен для определенных условий. В таблице приведено общее сравнение конструкций. Точные размеры, скорость, температурный диапазон и ветровая устойчивость зависят от характеристик выбранной модели.

Вид ворот	Особенности конструкции	Основные области применения	Преимущества	Что учитывать
Рулонные ПВХ-ворота	Гибкое полотно поднимается по направляющим и наматывается на вал	Складские коридоры, производственные помещения, зоны комплектации	Высокая скорость, компактность, обзорные вставки, интенсивная эксплуатация	Температуру, воздействие среды, расположение датчиков и риск контакта с техникой

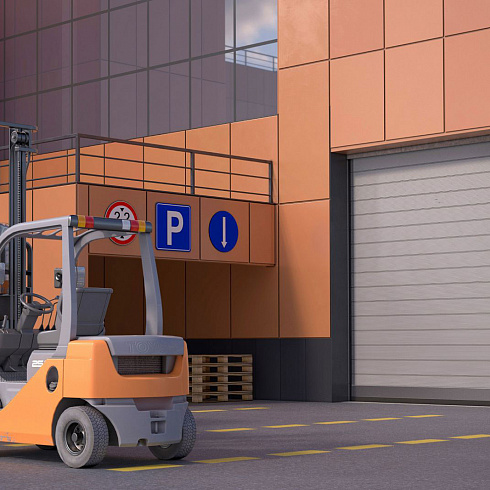

Наружные рулонные ворота	Усиленное гибкое полотно и направляющие, рассчитанные на фасадную установку	Въезды в склады, логистические терминалы и производственные корпуса	Быстрый проезд транспорта и сокращение времени открытого проема	Ветер, осадки, мороз, защиту привода и совместимость с основными воротами

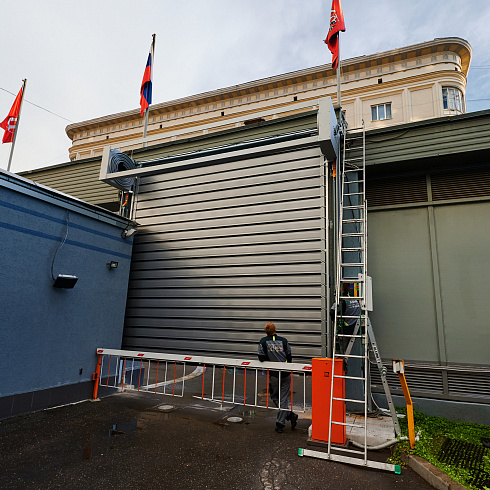

Спиральные ворота	Жесткие секции поднимаются и укладываются в спираль	Фасады теплых складов, автосалоны, сервисные и логистические объекты	Скорость, теплоизоляция, жесткость и аккуратный внешний вид	Размеры верхнего короба, массу полотна и требования к монтажу
Складные ворота	Полотно поднимается вверх и собирается горизонтальными складками	Ангары, производственные здания и крупные промышленные проемы	Возможность перекрывать большие проемы и устойчивость к нагрузкам	Высоту притолоки, размеры сложенного полотна и состояние подъемных элементов
Холодильные скоростные ворота	Утепленное или двойное полотно, возможен обогрев рабочих элементов	Холодильные склады, камеры охлаждения и морозильные помещения	Снижение воздухообмена и поддержание установленной температуры	Разницу температур, влажность, конденсат, наледь и герметичность
Гигиенические ворота	Конструкция адаптирована для очистки и эксплуатации во влажной среде	Пищевые, фармацевтические и санитарные производственные зоны	Разделение потоков и возможность регулярной санитарной обработки	Материалы каркаса, защиту автоматики и совместимость с моющими средствами
Ворота специального назначения	Конструкция и управление адаптируются под технологический процесс	Конвейеры, автоматические линии, шлюзы и зоны контроля доступа	Интеграция в производственный цикл и автоматическое управление	Алгоритм сигналов, резервирование и требования промышленной безопасности

Для большинства внутренних складских проездов отправной точкой становятся рулонные ПВХ-ворота. На фасадах применяют усиленные рулонные или спиральные модели. Холодильные и морозильные камеры требуют специализированных конструкций, а на пищевом производстве дополнительно оценивают санитарные свойства и устойчивость материалов к регулярной мойке.
