Автоматические промышленные ворота применяются на складах, производственных предприятиях, логистических комплексах, автосервисах и других объектах, где проемы используются регулярно и ручное управление тяжелым полотном становится неудобным или неэффективным. Автоматизация позволяет сократить время открытия и закрытия, упростить работу персонала и повысить безопасность движения транспорта. Особенно заметен эффект на объектах с высокой интенсивностью: если через ворота постоянно проходят погрузчики, грузовые автомобили или сотрудники, даже небольшая экономия времени на каждом цикле в течение смены дает существенный результат. Основным рабочим элементом системы является привод для промышленных ворот. Он преобразует электрическую энергию в механическое движение и приводит полотно в действие. Конструкция привода подбирается в зависимости от типа ворот, их массы, размеров, способа открытия и количества рабочих циклов. Для крупных секционных конструкций используются одни решения, для рулонных - другие, а для откатных или скоростных ворот - третьи. Неправильно подобранный электропривод для ворот может работать с перегрузкой, перегреваться и быстрее выходить из строя, поэтому его характеристики должны соответствовать реальным условиям эксплуатации.
Современная автоматика ворот позволяет не только нажать кнопку открытия или закрытия. На промышленном объекте система может работать по нескольким сценариям: команда поступает с кнопочного поста, пульта, карты доступа, датчика движения, индукционной петли или централизованной системы управления. В логистических комплексах ворота часто взаимодействуют с уравнительными платформами, светофорами и фиксаторами транспорта. На производстве они могут автоматически открываться при приближении погрузчика и закрываться сразу после его проезда. В результате ворота становятся частью общей инфраструктуры здания, а не отдельным механизмом. Большое внимание уделяется безопасности. Промышленное полотно имеет значительную массу и перемещается автоматически, поэтому в систему включаются фотоэлементы, датчики препятствия, аварийная остановка, защита от перегрузки и устройства контроля положения. При необходимости предусматривается ручная разблокировка на случай отключения электричества. Благодаря этому автоматические промышленные ворота могут работать быстро, но при этом не создавать дополнительного риска для людей, транспорта и оборудования.
Какие виды приводов используются для промышленных ворот

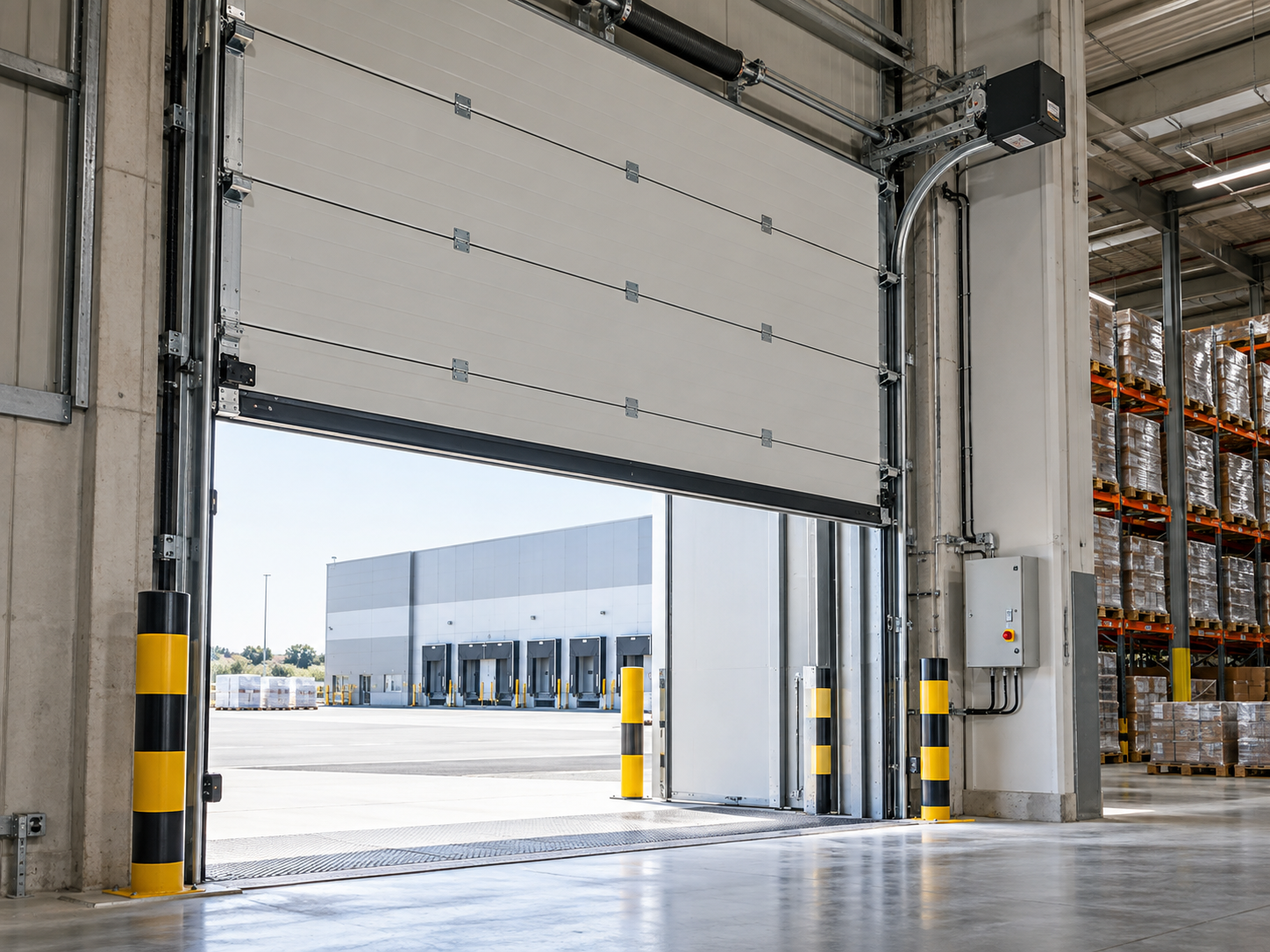

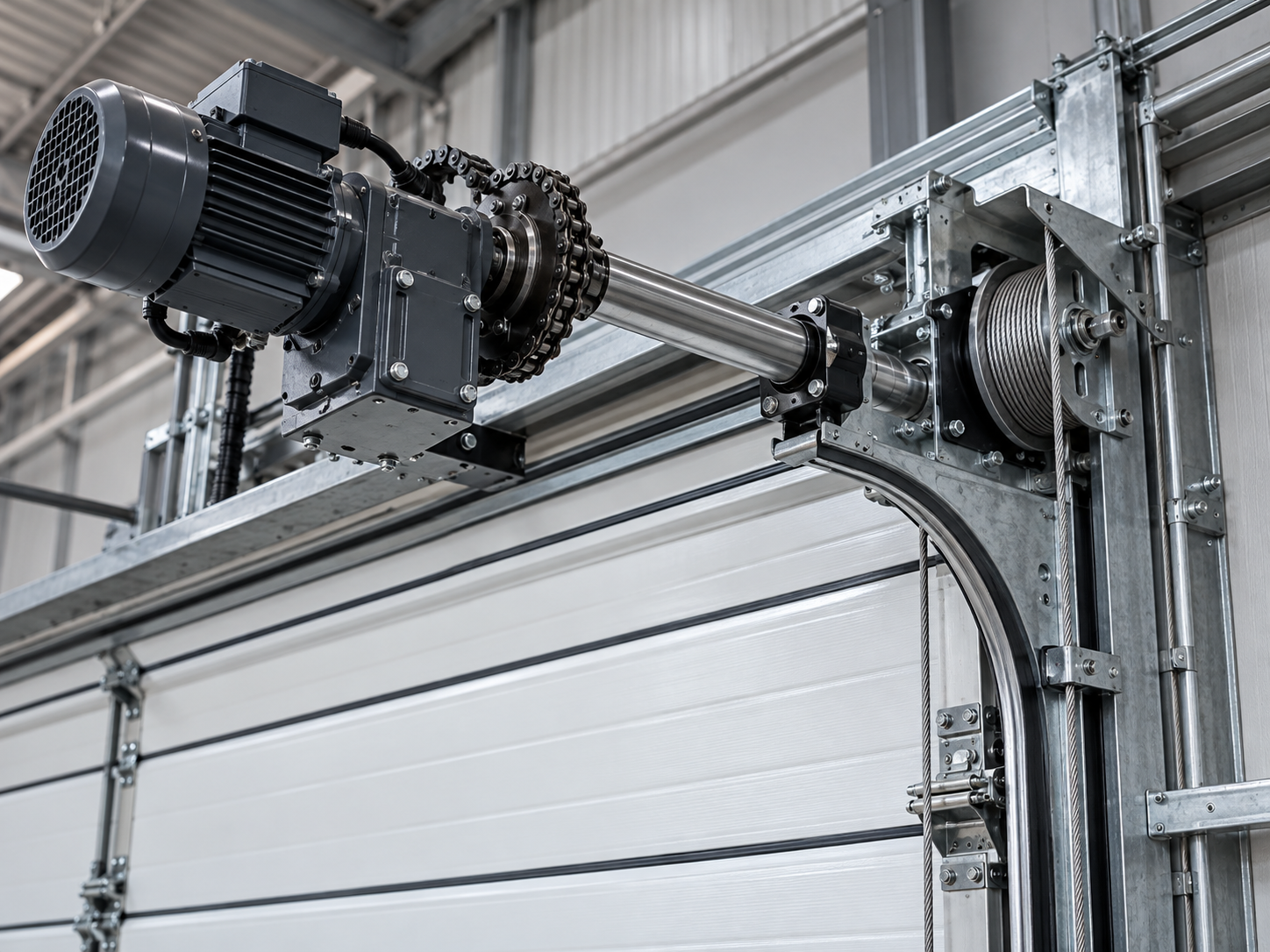

Тип привода определяется конструкцией ворот. Для секционных моделей чаще всего применяются вальные электроприводы, которые устанавливаются непосредственно на вал и передают усилие на подъемный механизм. Такие системы подходят для тяжелых полотен и высокой интенсивности эксплуатации. Они занимают сравнительно мало места, позволяют точно контролировать движение и хорошо работают с воротами больших размеров. На крупных объектах особенно важно, чтобы привод был рассчитан на многократные циклы в течение смены, поскольку бытовые решения в таких условиях быстро изнашиваются. Для рулонных ворот используются осевые или внутривальные приводы, связанные с валом, на который наматывается полотно. Для откатных конструкций применяются мотор-редукторы, перемещающие створку вдоль направляющей. На высокоскоростных воротах устанавливаются специальные приводы, рассчитанные на быстрое ускорение и торможение. В таких системах часто используется частотное регулирование, благодаря которому полотно плавно набирает скорость и так же плавно останавливается. Это уменьшает ударные нагрузки на механизм и помогает продлить срок службы.
При подборе электропривода для ворот учитывается не только мощность двигателя. Важны масса полотна, размеры проема, балансировка, скорость движения, количество циклов и условия окружающей среды. Если привод используется в холодном помещении или на наружном проеме, необходимо учитывать допустимый температурный диапазон. Для производств с повышенной влажностью, пылью или агрессивной средой выбирают оборудование с соответствующей степенью защиты. Также важно, чтобы привод имел запас по ресурсу и не работал постоянно на предельной нагрузке.
Основные виды приводов для промышленных ворот:
- вальные электроприводы - для секционных промышленных ворот;
- осевые приводы - для тяжелых конструкций с прямой передачей усилия на вал;
- внутривальные приводы - для рулонных ворот и компактных систем;

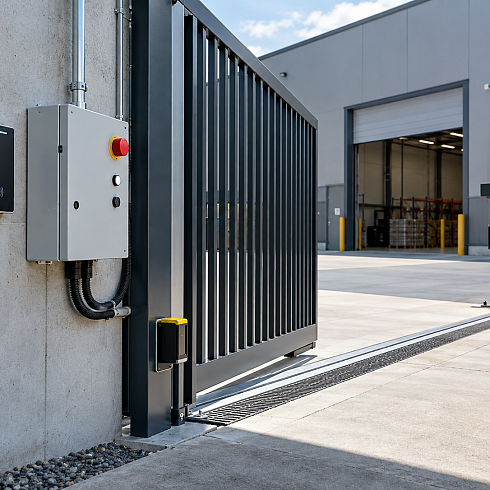

- мотор-редукторы - для откатных ворот и тяжелых створок;

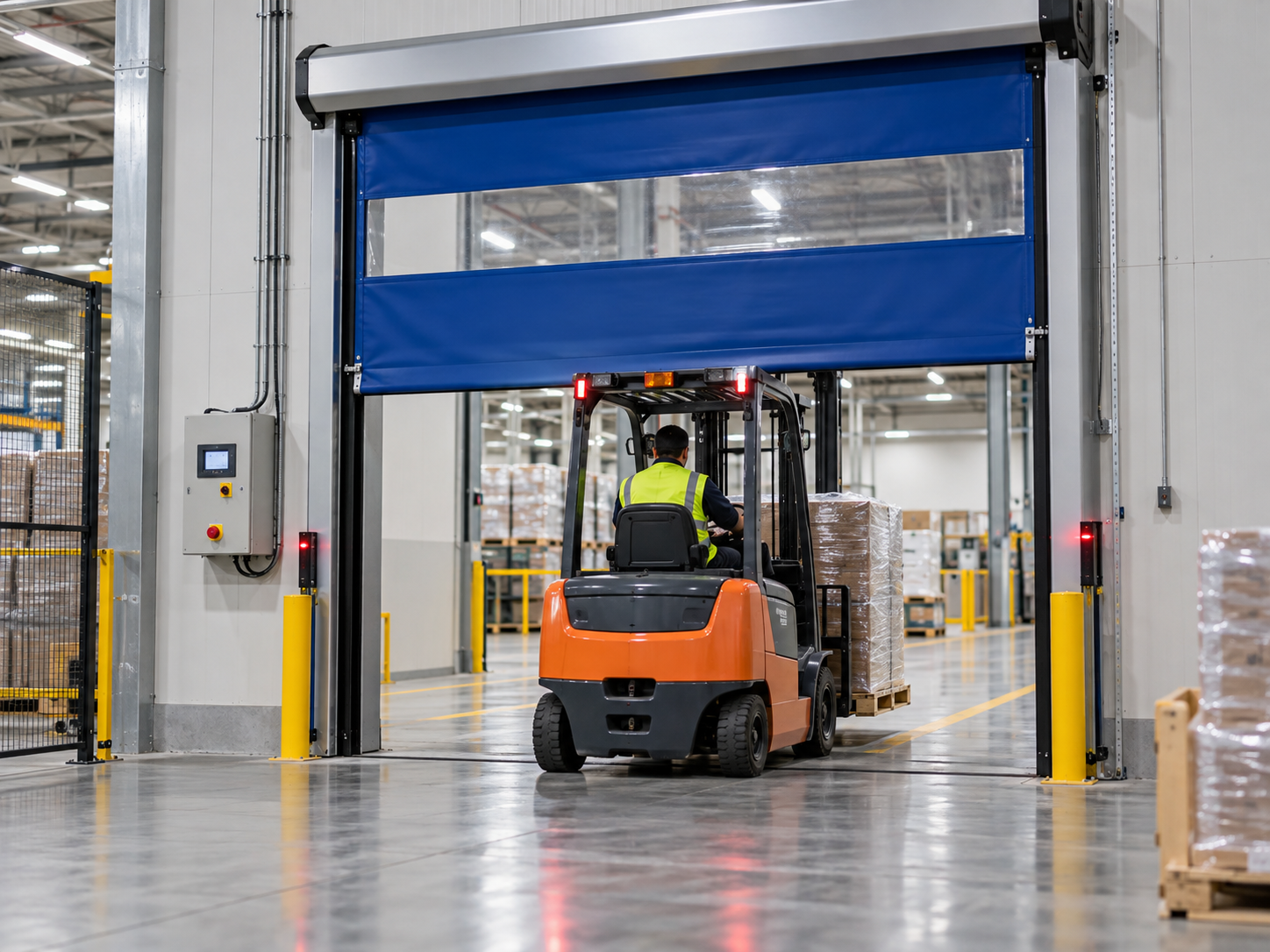

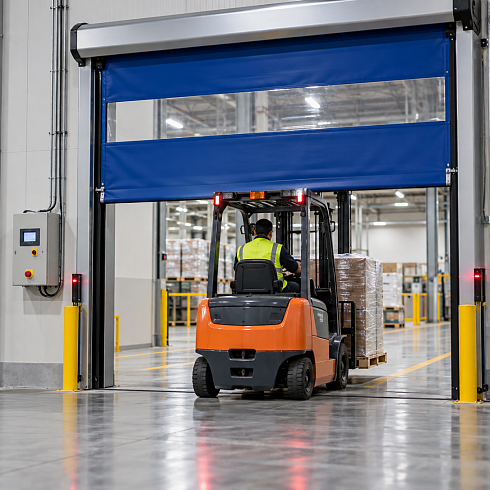

- скоростные приводы - для высокоскоростных ворот на производстве и складах;
- приводы с частотным регулированием - для плавного разгона и торможения;
- промышленные приводы повышенной цикличности - для круглосуточной и интенсивной эксплуатации;
- системы с резервным ручным управлением - для аварийного открытия при отключении питания.
Необходимо заранее продумать и аварийный сценарий. Если питание отключится, ворота не должны полностью блокировать важный транспортный проем. Для этого используются ручные цепные механизмы, разблокировка привода или резервное питание. На объектах, где через ворота проходит основной грузовой поток, такой сценарий особенно важен. Он позволяет сохранить доступ к помещению и продолжить работу до восстановления электроснабжения.
Как устроена система управления промышленными воротами
Система управления воротами объединяет электропривод, блок автоматики, датчики и устройства подачи команд. Самый простой вариант - стационарный кнопочный пост, установленный рядом с проемом. Оператор нажимает кнопку открытия, остановки или закрытия, а блок управления передает команду приводу. Такой вариант подходит для участков, где ворота используются персоналом непосредственно на месте. Если же транспорт подъезжает к проему постоянно, удобнее применять дистанционное или полностью автоматическое управление. Для дистанционного доступа используются радиопульты, брелоки, кодовые панели и системы контроля доступа. На складах и производственных объектах часто применяются датчики движения и индукционные петли. Например, погрузчик приближается к воротам, датчик фиксирует его появление, и система автоматически начинает открытие. После проезда ворота закрываются через заданное время. Такой сценарий снижает простои и позволяет персоналу не отвлекаться на ручное управление. Особенно полезно это на участках с интенсивным движением техники между цехами или складскими зонами.
Автоматика ворот может быть интегрирована с другими системами. На погрузочных доках ворота связываются с платформами, светофорами и блокираторами транспорта. Например, платформа не начинает работу, пока ворота полностью не открыты, а автомобиль получает разрешение на отъезд только после возврата оборудования в исходное положение. На закрытых предприятиях система управления может быть связана с контролем доступа, чтобы ворота открывались только после идентификации автомобиля или сотрудника. Такой подход повышает безопасность и упрощает управление транспортными потоками. Отдельный блок автоматики отвечает за безопасность движения. Фотоэлементы контролируют проем и предотвращают закрытие, если между стойками находится человек, автомобиль или груз. Датчики нижней кромки останавливают полотно при контакте с препятствием. Также используются устройства контроля обрыва троса, перегрузки двигателя и неправильного положения ворот. Чем выше скорость работы и масса конструкции, тем большее значение имеют такие системы, поэтому на промышленных объектах они должны рассматриваться как обязательная часть комплектации.
| Элемент системы | Назначение | Когда применяется |
|---|---|---|
| Электропривод | Приводит полотно ворот в движение | Во всех автоматических промышленных воротах |
| Блок управления | Обрабатывает команды и управляет работой привода | Склады, производства, логистические комплексы |
| Фотоэлементы | Контролируют наличие препятствия в проеме | Объекты с движением людей и транспорта |
| Радар или датчик движения | Автоматически запускает открытие при приближении объекта | Интенсивные производственные и складские зоны |
| Пульт или кнопочный пост | Позволяет оператору управлять воротами вручную | Практически любые автоматизированные проемы |
| Контроль доступа | Разрешает открытие после идентификации | Закрытые склады, заводы и производственные комплексы |
При выборе системы управления важно учитывать дальнейшее обслуживание. Датчики, блок автоматики и привод должны быть доступны для диагностики, а настройки - понятны обслуживающему персоналу. На интенсивных объектах полезно использовать счетчик циклов и планировать обслуживание по фактической нагрузке. Это позволяет заранее заменить изнашиваемые элементы и снизить вероятность внезапной остановки. Если ворота являются частью критически важного производственного процесса, надежность автоматики становится не менее важной, чем характеристики самого полотна.
Таким образом, автоматические промышленные ворота представляют собой комплекс из полотна, электропривода, системы управления и устройств безопасности. Правильно подобранный привод обеспечивает необходимую скорость и ресурс, а автоматика позволяет адаптировать работу ворот под конкретный сценарий. Интеграция с датчиками, контролем доступа и другим оборудованием делает эксплуатацию удобнее и безопаснее, а на складах и производствах помогает сократить время операций и повысить общую эффективность работы объекта.
