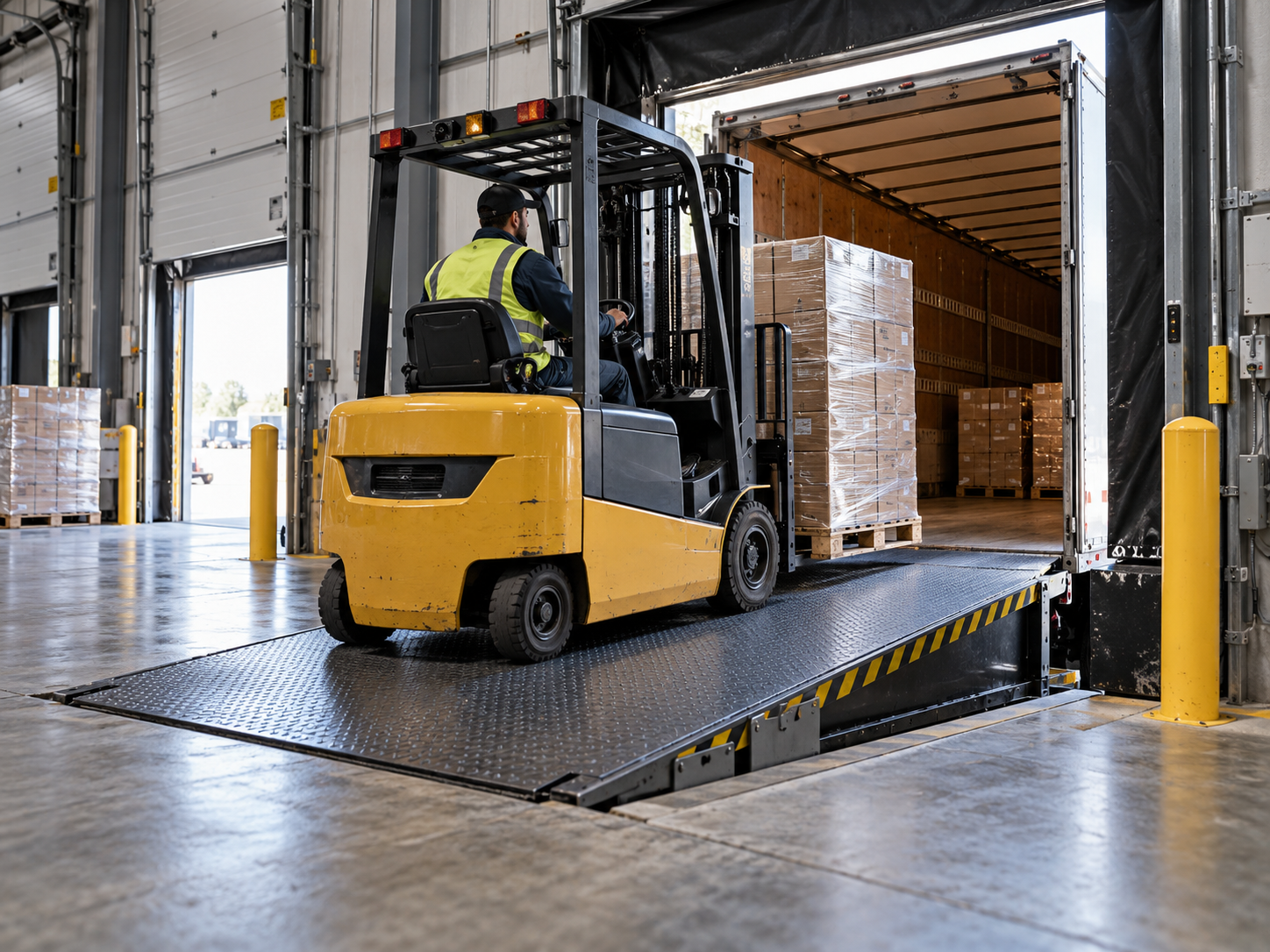

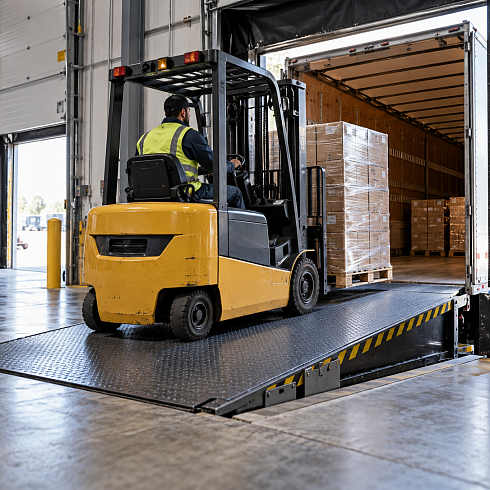

Уравнительная платформа - это один из основных элементов современной погрузочной зоны склада, который используется для компенсации разницы между уровнем пола здания и высотой кузова грузового автомобиля. Даже если складская рампа изначально рассчитана под стандартный транспорт, положение кузова может отличаться в зависимости от модели автомобиля, степени загрузки, характеристик подвески и состояния подъездной площадки. Без дополнительного оборудования между складом и машиной образуется перепад, затрудняющий движение погрузчиков, гидравлических тележек и другой техники. Перегрузочная платформа решает эту задачу, создавая устойчивый переход между двумя уровнями и позволяя организовать быстрый и безопасный процесс погрузки и разгрузки. Наиболее распространенным решением является гидравлическая платформа для склада. Она устанавливается в специальный приямок непосредственно перед воротами и в нерабочем состоянии находится примерно на одном уровне с полом. После того как автомобиль подъезжает к доку, оператор запускает механизм подъема. Рабочая поверхность приподнимается, затем аппарель выдвигается или поворачивается в сторону кузова и ложится на его край. После этого платформа опускается до рабочего положения и формирует плавный переход. По нему может двигаться складская техника с грузом, не преодолевая резких ступеней и перепадов высоты.
Современная доковая платформа рассчитана на то, что кузов автомобиля во время работы может менять свое положение. При разгрузке тяжелой машины масса груза постепенно уменьшается, поэтому кузов может подниматься относительно рампы. Во время загрузки происходит обратная ситуация - автомобиль становится тяжелее и опускается. Конструкция платформы позволяет компенсировать эти перемещения в пределах предусмотренного диапазона. Благодаря этому аппарель продолжает надежно опираться на кузов, а переход остается удобным для техники на протяжении всего рабочего цикла. Применение такого оборудования особенно важно на складах и распределительных центрах с высокой интенсивностью грузопотока. Если через один док ежедневно проходит несколько десятков автомобилей, даже небольшие задержки во время каждой операции постепенно превращаются в существенные потери времени. Уравнительная платформа позволяет сократить продолжительность постановки машины под погрузку, ускорить движение техники и снизить количество ручных операций. Одновременно повышается безопасность: вместо временных мостиков и металлических листов используется стационарная конструкция, рассчитанная на конкретные нагрузки и постоянную эксплуатацию.
Устройство доковой платформы и основные элементы конструкции
Основой уравнительной платформы является прочная металлическая конструкция, способная выдерживать не только массу перевозимого груза, но и вес погрузочной техники. Рабочая поверхность обычно изготавливается из рифленой стали, которая обеспечивает дополнительное сцепление колес с платформой. Под ней располагается несущая рама, установленная внутри подготовленного приямка. Именно она воспринимает основную нагрузку и передает ее на строительные конструкции. Размеры платформы, толщина металла и конфигурация усилителей подбираются в зависимости от предполагаемой интенсивности эксплуатации и грузоподъемности оборудования.

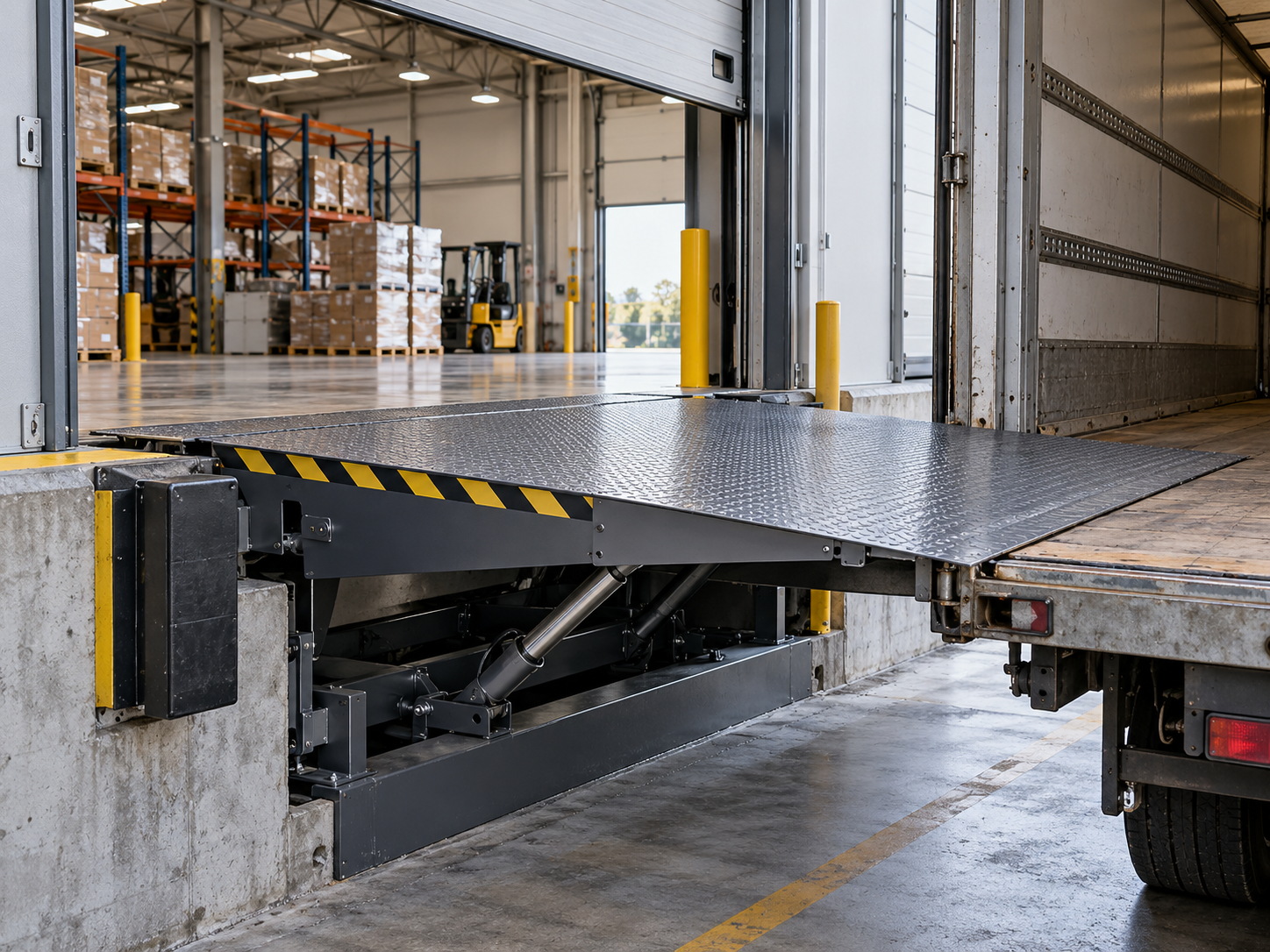

В гидравлических моделях движение платформы обеспечивают насосная станция и цилиндры. После получения команды с панели управления система создает давление, за счет которого рабочая поверхность поднимается. Далее приводится в рабочее положение аппарель. В конструкциях с поворотной аппарелью она раскрывается вперед, а в телескопических моделях выдвигается горизонтально на заданное расстояние. После контакта с кузовом автомобиля оборудование занимает рабочее положение. Управление таким механизмом не требует значительных физических усилий и позволяет оператору быстро подготовить док к работе. Важную роль играет сама аппарель, поскольку именно она непосредственно соединяет платформу с кузовом. Поворотная конструкция отличается простотой и применяется на большом количестве складских объектов. Телескопическая позволяет более точно регулировать длину зоны опирания и удобна при работе с транспортом разного типа. Помимо основных механизмов, в конструкцию включаются шарнирные соединения, ограничители, элементы безопасности, гидравлические клапаны и системы аварийной остановки. Дополнительно платформа может взаимодействовать со светофорами, промышленными воротами и другими устройствами дока.
Основные элементы уравнительной платформы:
- несущая металлическая рама, устанавливаемая в приямок;
- рабочая поверхность из усиленной рифленой стали;
- поворотная или телескопическая аппарель;
- гидравлический или электромеханический привод;
- насосная станция и силовые цилиндры;
- шарнирные соединения и опорные элементы;
- блок или панель управления;
- предохранительные клапаны и система аварийной остановки;
- боковые защитные элементы конструкции;
- крепежные детали для фиксации оборудования в приямке.
При выборе оборудования важно учитывать не только общую грузоподъемность. Необходимо оценить массу используемой техники, распределение нагрузки на колеса, тип перевозимых товаров и количество рабочих циклов. Например, вилочный погрузчик с тяжелой паллетой создает значительно более высокую нагрузку, чем ручная гидравлическая тележка. Кроме того, движение техники формирует динамическое воздействие на поверхность. Поэтому перегрузочная платформа должна иметь запас по рабочим характеристикам и быть рассчитана на реальные условия эксплуатации, а не только на средний вес груза.
Виды уравнительных платформ и особенности применения на складе
На практике наиболее часто используются гидравлические платформы с поворотной или телескопической аппарелью. Первый вариант считается универсальным и подходит для большинства стандартных складских операций. Такая доковая платформа имеет относительно простую конструкцию, удобна в эксплуатации и может применяться на объектах с регулярным потоком грузового транспорта. Телескопические модели позволяют точнее контролировать положение аппарели и глубину ее опирания на кузов. Это полезно в логистических центрах, где обслуживаются автомобили разных типов и требуется высокая точность позиционирования.
Для объектов с небольшим количеством операций могут применяться более простые механические решения. Они не требуют сложной гидравлической системы, но уступают автоматизированным моделям по удобству и скорости работы. На крупных производствах и складах тяжелой продукции, наоборот, используются усиленные платформы с повышенной грузоподъемностью. Их конструкция рассчитана на тяжелые погрузчики, крупногабаритные грузы и интенсивное движение техники. Иногда разрабатываются специальные платформы под конкретный объект, если стандартные размеры или рабочий диапазон не подходят. Большое значение имеет диапазон регулировки по высоте. Складская рампа проектируется под определенный тип транспорта, однако на практике к доку могут подъезжать как крупные грузовики, так и автомобили с более низким кузовом. Если рабочий диапазон платформы недостаточен, угол наклона становится слишком большим, что затрудняет движение техники и увеличивает нагрузку на конструкцию. Поэтому перед выбором оборудования необходимо определить минимальную и максимальную высоту кузовов, которые будут обслуживаться на объекте.
| Тип платформы | Особенности | Преимущества | Где применяется |
|---|---|---|---|
| С поворотной аппарелью | Аппарель раскрывается вперед после подъема платформы | Простота конструкции, надежность, универсальность | Склады, производства, распределительные центры |
| С телескопической аппарелью | Аппарель выдвигается горизонтально | Точное позиционирование и контроль глубины опирания | Интенсивные логистические комплексы и склады |
| Усиленная гидравлическая | Усиленная рама и рабочая поверхность | Работа с тяжелой техникой и грузами | Промышленные предприятия и тяжелые склады |
| Механическая | Рабочее положение задается механическим механизмом | Простота и отсутствие сложной гидравлики | Склады с небольшой интенсивностью работы |
| Специальная | Изготавливается с учетом особенностей конкретного объекта | Возможность работы в нестандартных условиях | Специализированные производства и логистические объекты |

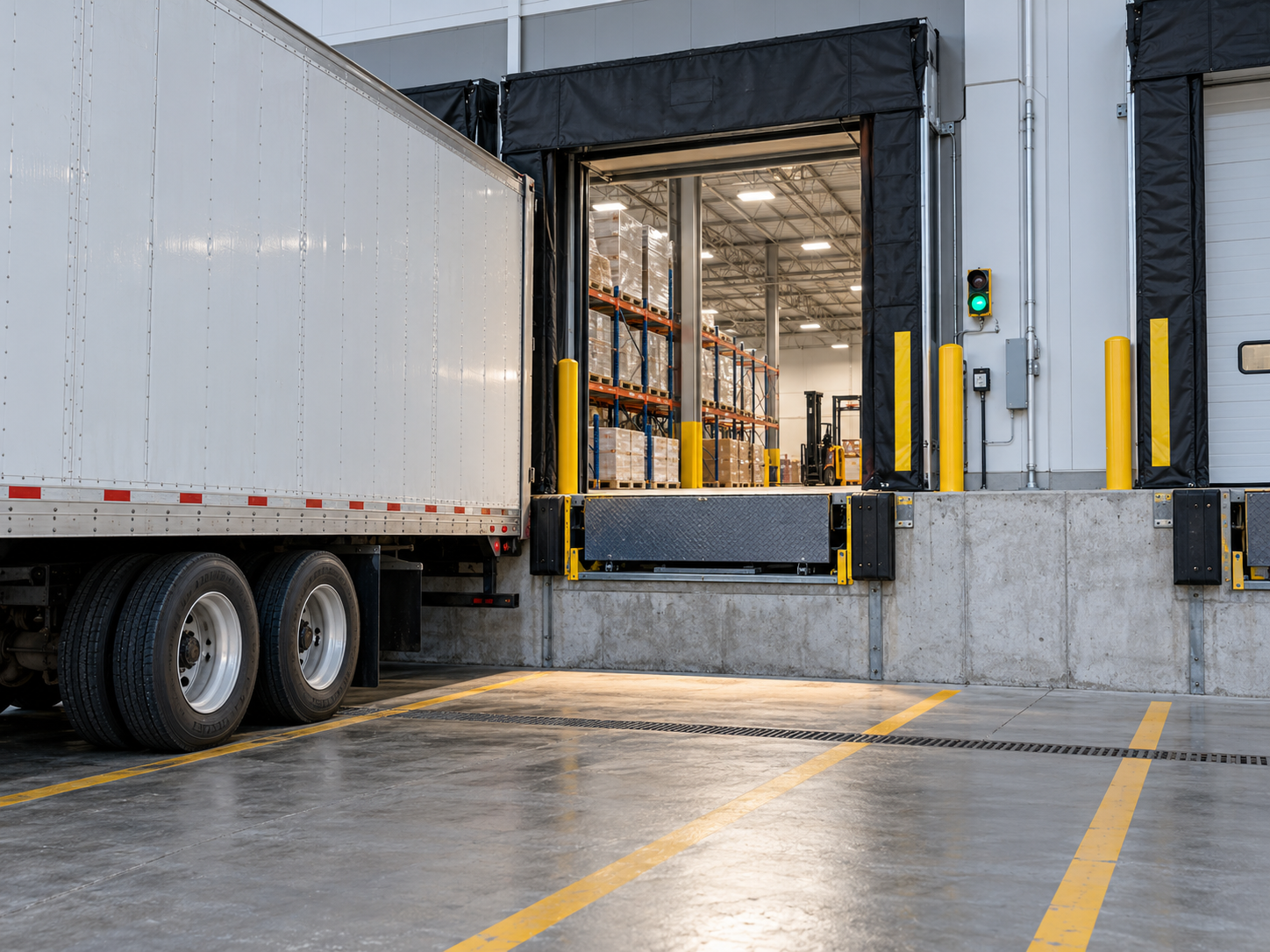

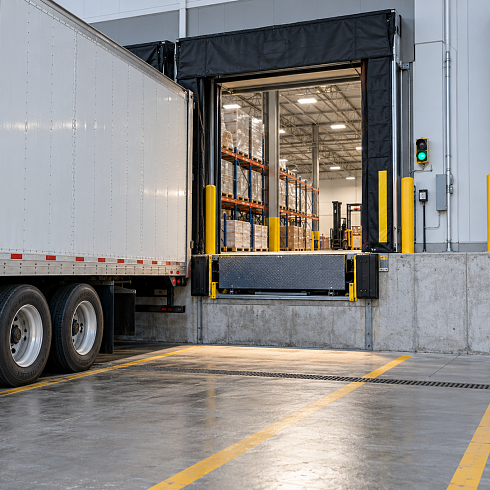

Уравнительная платформа должна рассматриваться как часть единого погрузочного комплекса. Вместе с ней используются промышленные ворота, герметизаторы проема, защитные бамперы, направляющие для колес, освещение и системы безопасности. Если все элементы подобраны и установлены совместно, автомобиль занимает правильное положение относительно дока, проем защищается от осадков и сквозняков, а погрузочная техника получает безопасный маршрут между складом и кузовом. Именно комплексный подход позволяет максимально эффективно использовать складскую рампу и уменьшить количество простоев. Не менее важно регулярное техническое обслуживание. В процессе эксплуатации необходимо контролировать состояние гидравлической системы, цилиндров, шарниров, металлических элементов и аппарели. Следует своевременно устранять утечки, проверять крепления и отслеживать появление деформаций или повышенного люфта. При высокой интенсивности работы профилактический сервис особенно важен, поскольку небольшая неисправность может привести к остановке дока и задержке нескольких автомобилей. Грамотно подобранная и обслуживаемая уравнительная платформа делает погрузочную зону быстрее, безопаснее и стабильнее, повышая общую эффективность работы склада.
```
