Город: Москва, ММДЦ «Москва-Сити»
Объект: ОКО-2
Оборудование: Скоростные ворота AZMY Slider, 2 шт.; роллетные ворота Alutech AER55/S, 2 шт.
Работы: Металлокаркасы под 4 проёма, монтаж ворот, подключение и наладка автоматики
АЗМИ оснастили четыре въездных проёма на объекте ОКО-2 в Москва-Сити: поставили двое скоростных ворот AZMY Slider и двое роллетных ворот Alutech, смонтировали под них металлокаркасы и настроили автоматику. Работу выполнили под ключ, от замера до запуска.
Задача: быстрые и тёплые въезды в высотном комплексе
Через въезды высотного комплекса весь день идёт транспорт: снабжение, сервисные машины, автомобили сотрудников. Если ворота открываются медленно, проём подолгу стоит открытым: в здание тянет холодом и пылью с улицы, у въезда собирается очередь.
Для объекта нужно было решить сразу несколько задач:
- - пропускать транспорт быстро и без ручного управления;
- - держать проём закрытым всё остальное время, чтобы меньше терять тепло;
- - исключить травмы людей и повреждение машин в проёме;
- - надёжно закрыть проёмы на фасаде здания;
- - сохранить работу ворот при отключении электроэнергии и предусмотреть подключение к системе контроля доступа.
Что установили
| Ворота | Размер, мм (Ш × В) | Комплектация |
|---|---|---|
| Скоростные AZMY Slider со светопрозрачной вставкой | 3520 × 2650 | Радарный датчик движения с одной стороны, фотоэлементы и беспроводная чувствительная кромка, ИБП с аккумулятором, подогрев двигателя, короб двигателя, ручка аварийного подъёма. Цвет RAL 7037 |
| Скоростные AZMY Slider со светопрозрачной вставкой | 3260 × 2650 | Индукционная петля с одной стороны, возможность подключения к СКУД, фотоэлементы и беспроводная чувствительная кромка, ИБП с аккумулятором, подогрев двигателя, короб двигателя, ручка аварийного подъёма. Цвет RAL 7037 |
| Роллетные Alutech AER55/S | 3830 × 2920 | Электропривод с аварийным открыванием, замковый выключатель SAPF, ручка аварийного подъёма. Цвет серый |
| Роллетные Alutech AER55/S | 3245 × 2915 | Электропривод с аварийным открыванием, замковый выключатель SAPF, ручка аварийного подъёма, встроенный монтаж. Цвет серый |
Под все четыре проёма смонтировали металлокаркасы и установили на них ворота.

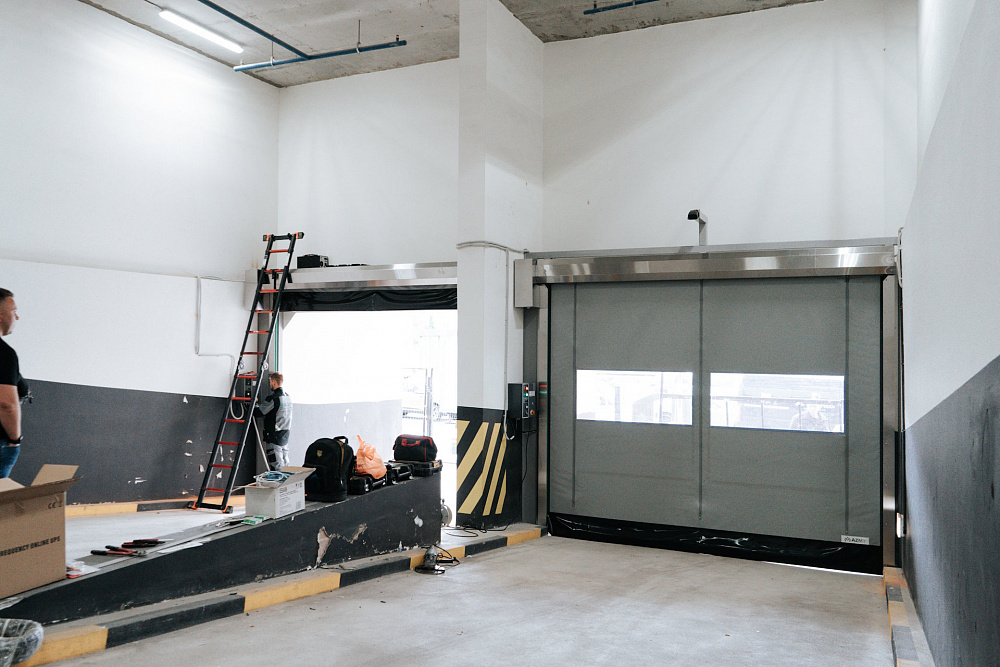

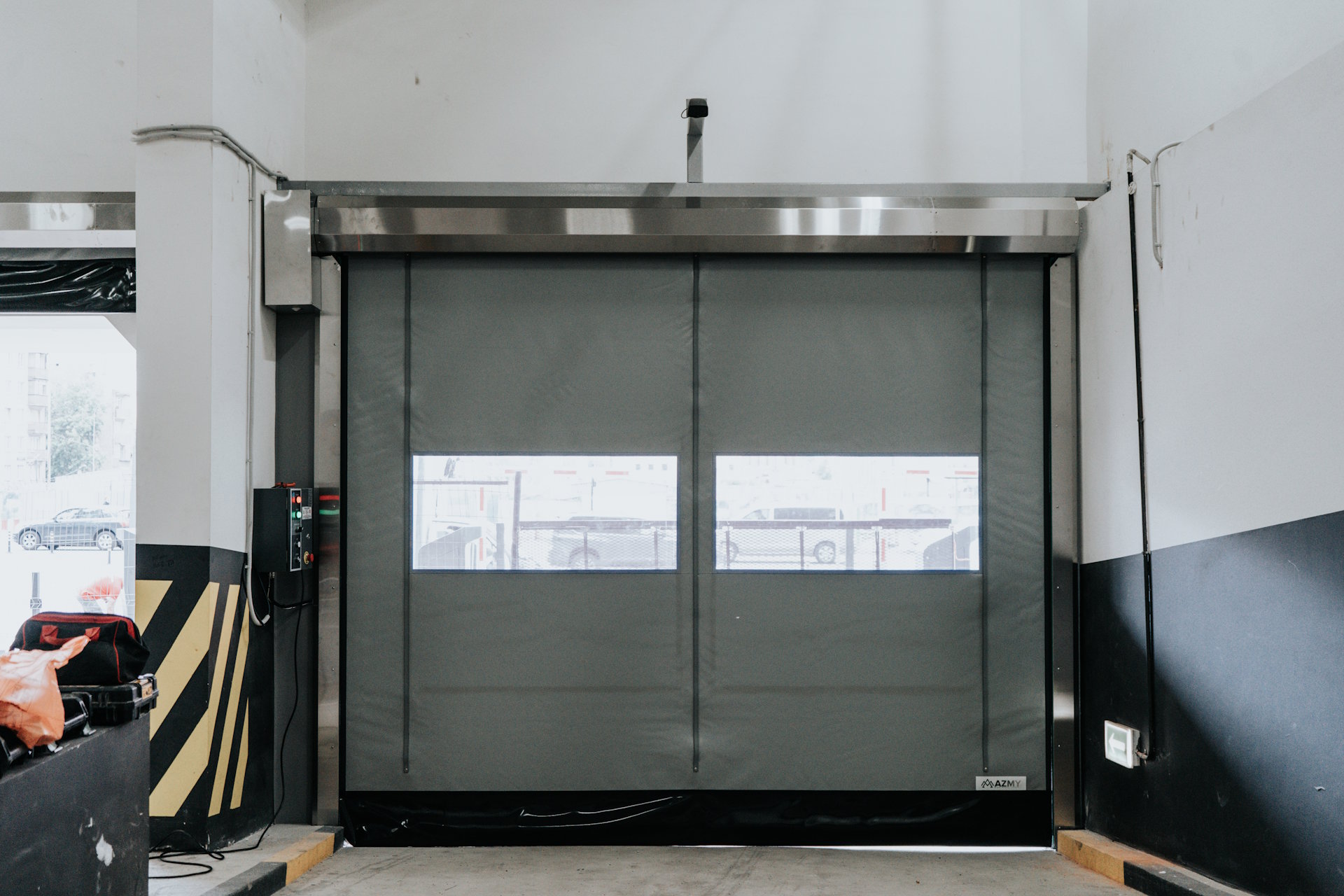

Скоростные ворота AZMY Slider: быстро, тепло, безопасно

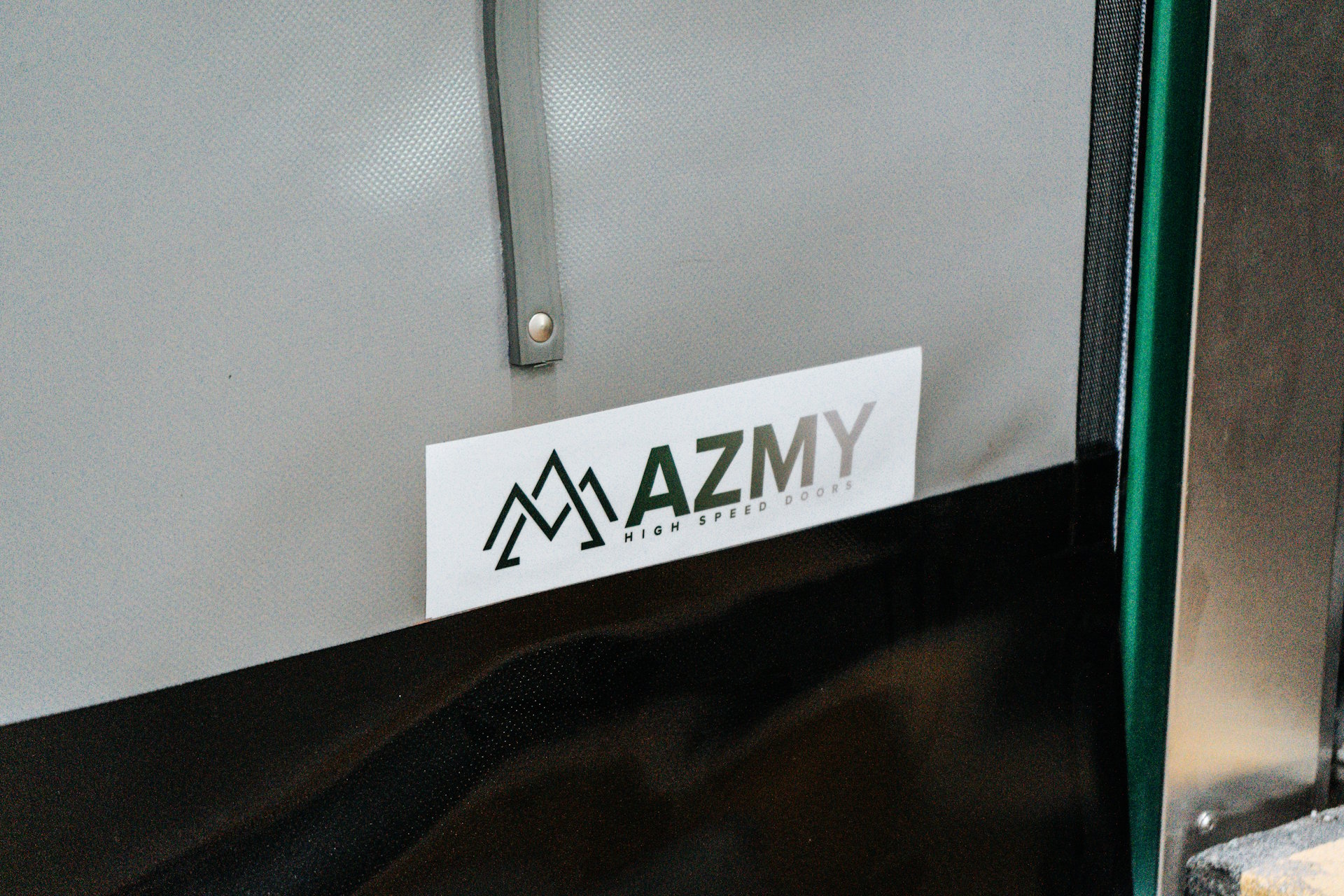

Скоростные ворота AZMY Slider (собственный бренд АЗМИ) с гибким полотном открываются и закрываются за считаные секунды. Проём открыт ровно столько, сколько нужно машине, чтобы проехать, и сразу закрывается.
-

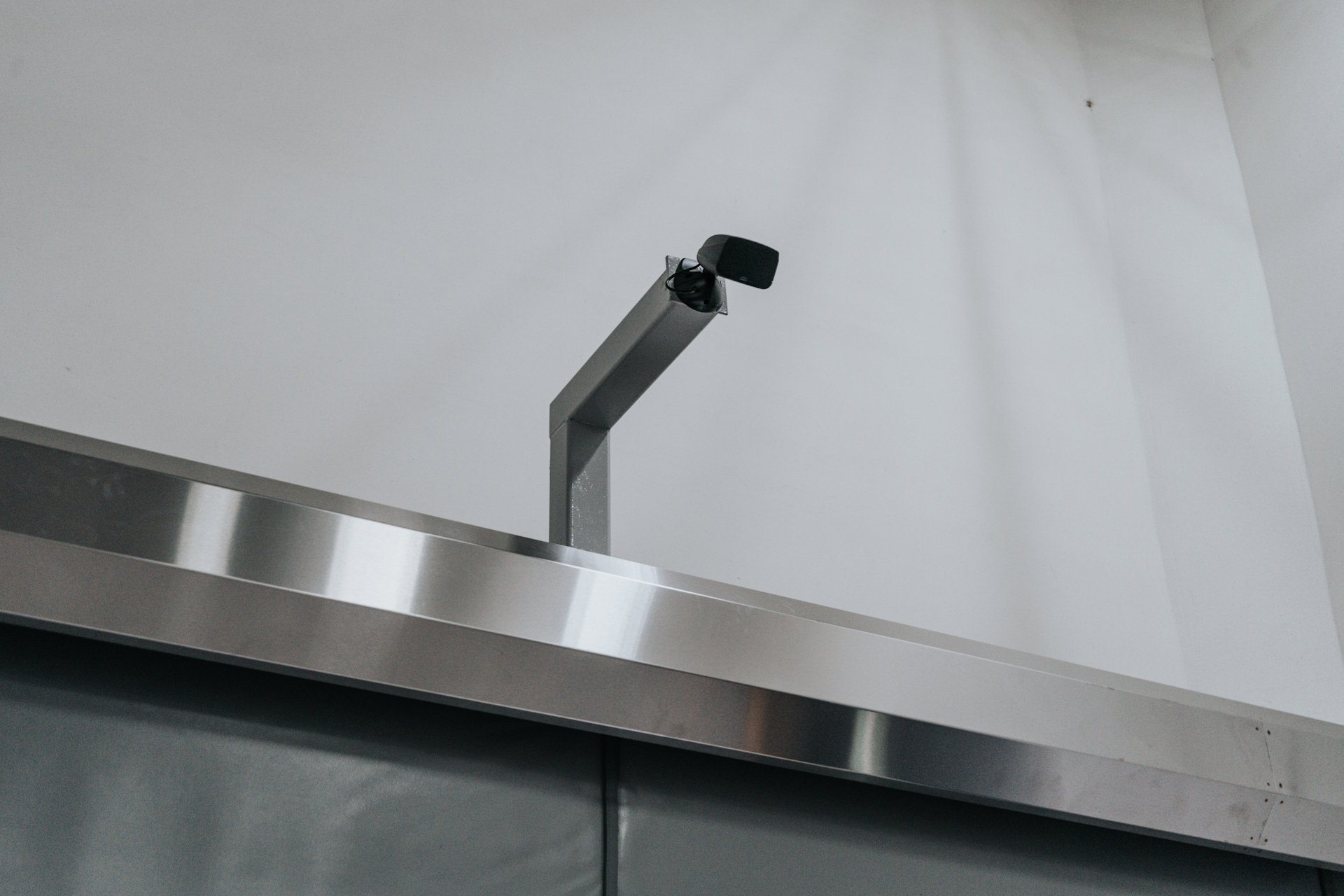

- Автоматическое открывание. Одни ворота открывает радарный датчик движения: он замечает подъезжающую машину и поднимает полотно. Вторые работают от индукционной петли, которая реагирует на автомобиль, и готовы к подключению к СКУД, чтобы пропускать только тот транспорт, которому разрешён въезд.
-
- Безопасность людей и техники. Фотоэлементы и беспроводная чувствительная кромка останавливают полотно, если в проёме человек, машина или груз.
-
- Работа при отключении света. Источник бесперебойного питания с аккумулятором поддерживает работу ворот при отключении сети, а ручка аварийного подъёма позволяет открыть проём вручную.
-
- Стабильный запуск в мороз. Подогрев двигателя защищает привод от переохлаждения, ворота работают и зимой.
-

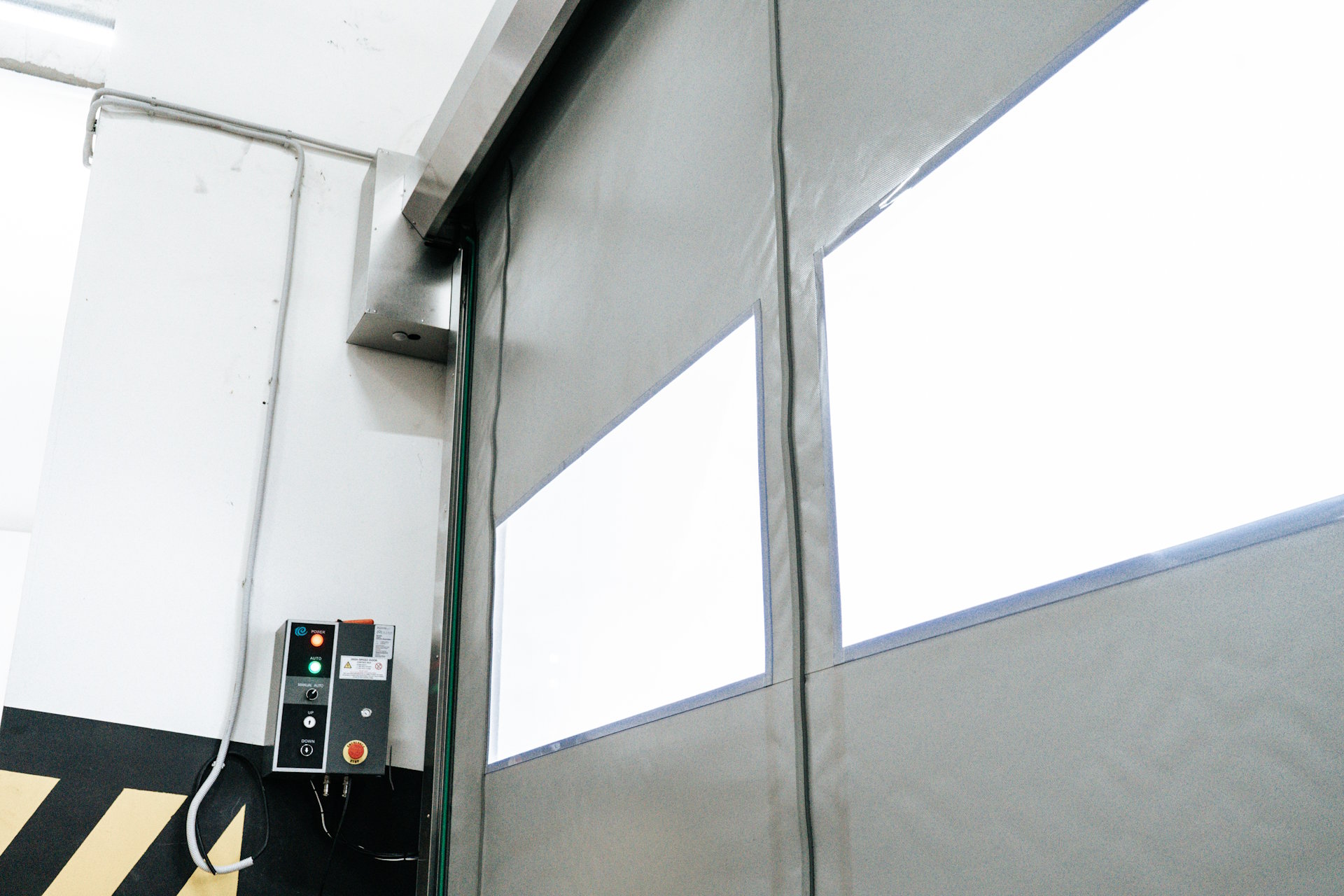

- Обзор и дневной свет. Через светопрозрачные вставки водитель видит, что происходит за воротами, а в зону въезда попадает дневной свет.
-

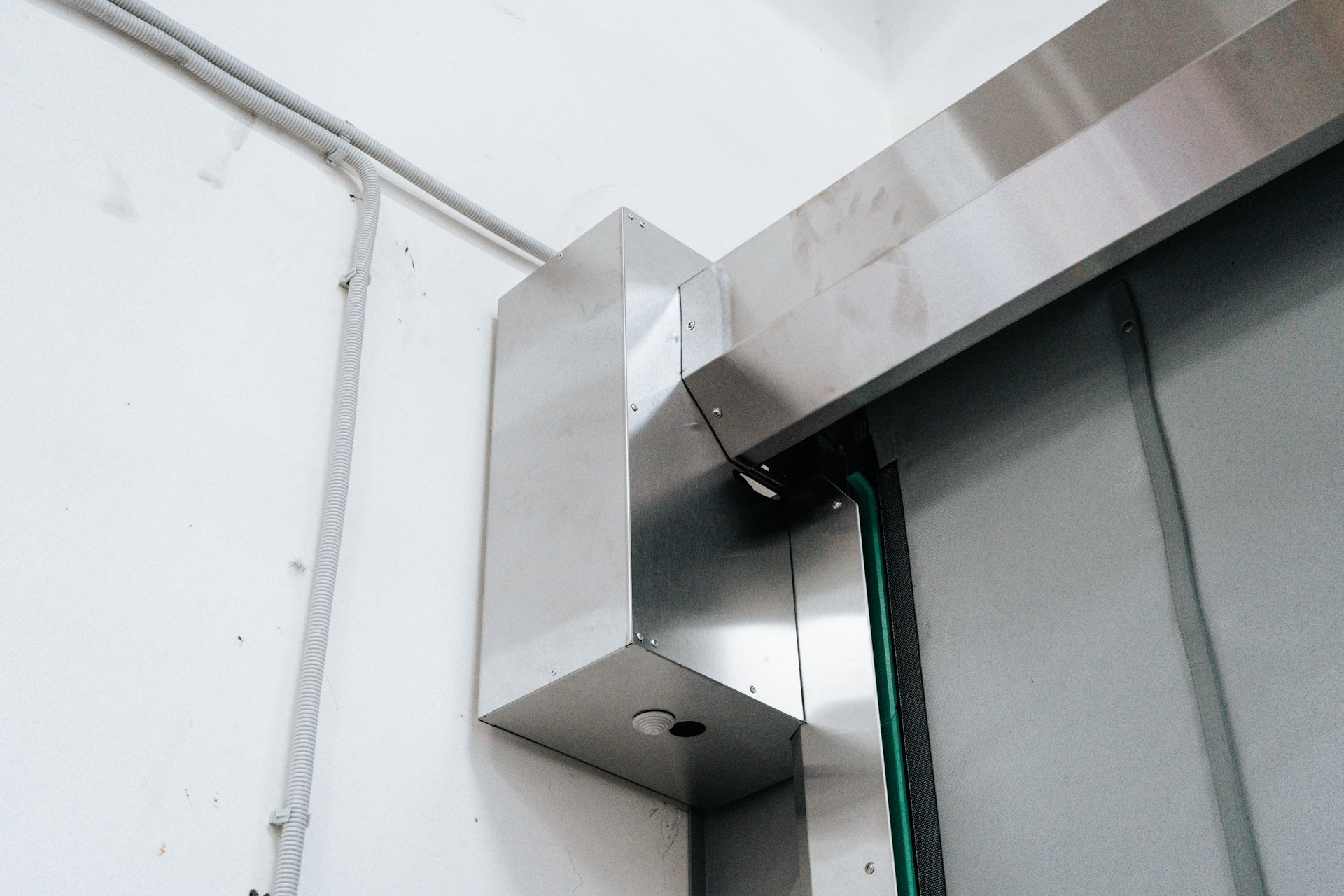

- Защищённый привод. Двигатель закрыт металлическим коробом, который защищает его от пыли и случайных ударов.
Цвет полотна у обоих ворот RAL 7037 (пыльно-серый).

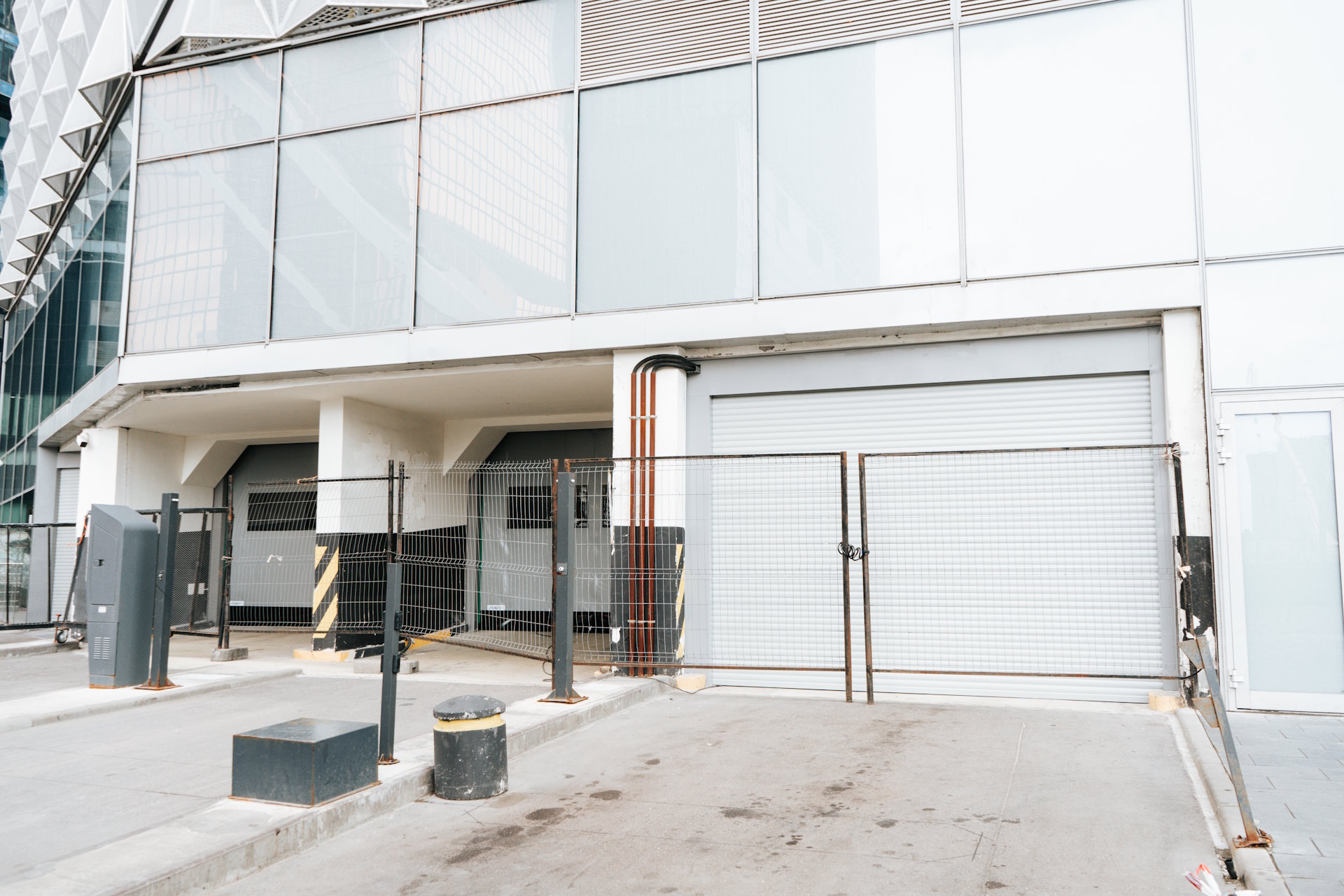

Роллетные ворота Alutech AER55/S для фасада

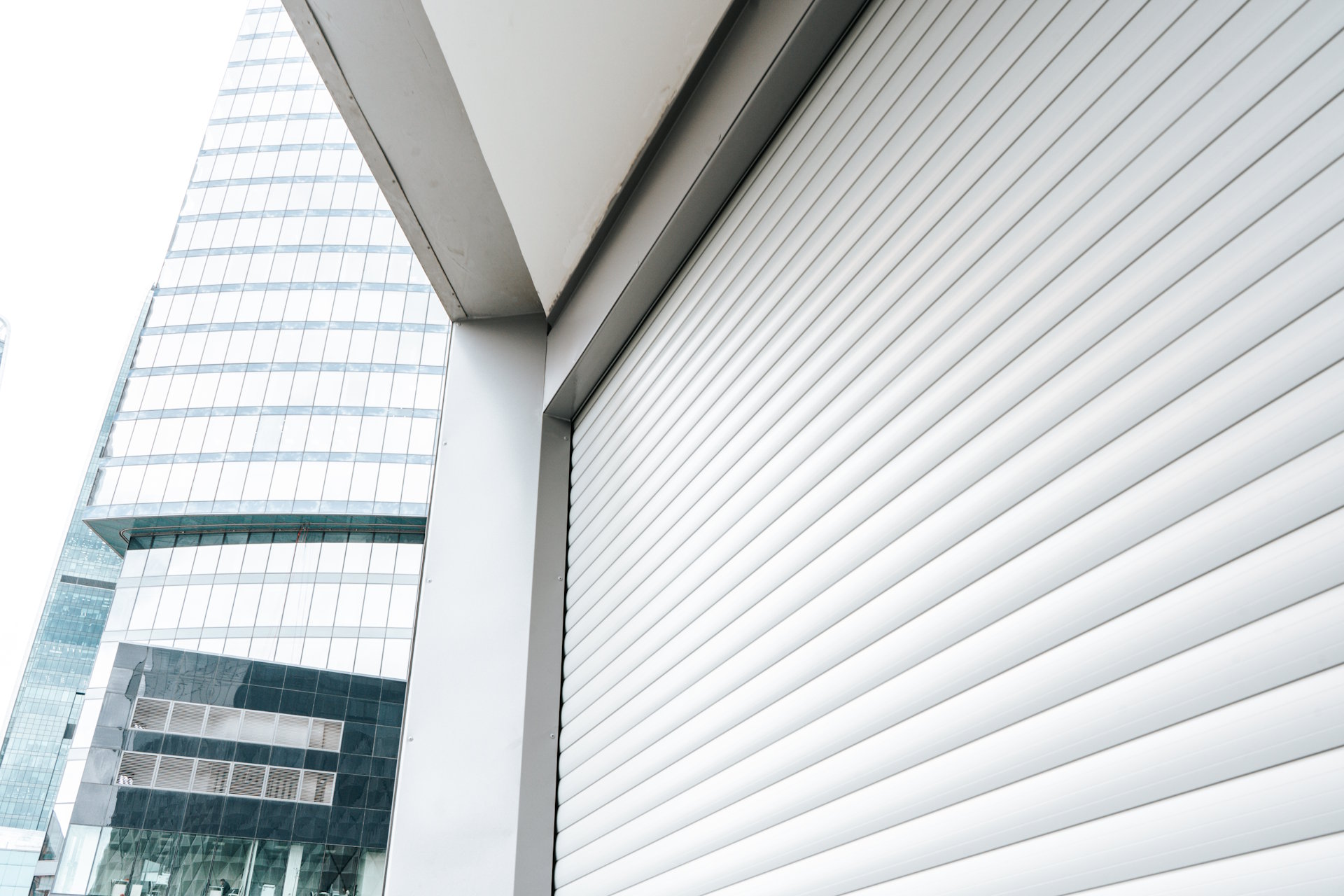

Два проёма на фасаде закрыли роллетными воротами Alutech. Полотно собрано из профиля AER55/S: это экструдированный алюминиевый профиль с двойными стенками толщиной 1 мм. Он прочнее и жёстче профиля из тонкой алюминиевой ленты с пенным наполнителем, поэтому такие ворота выбирают, когда важна защита от взлома.
-
- Электропривод с аварийным открыванием и ручкой аварийного подъёма: ворота можно открыть вручную при отключении электроэнергии.
-
- Замковый выключатель SAPF: открыть и закрыть ворота снаружи можно только ключом.
-
- Встроенный монтаж на одних из ворот: короб и направляющие размещены внутри проёма.
Как проходили работы
-
Замер и подбор. Обмерили проёмы и подобрали тип ворот и комплектацию под задачу каждого въезда.
-

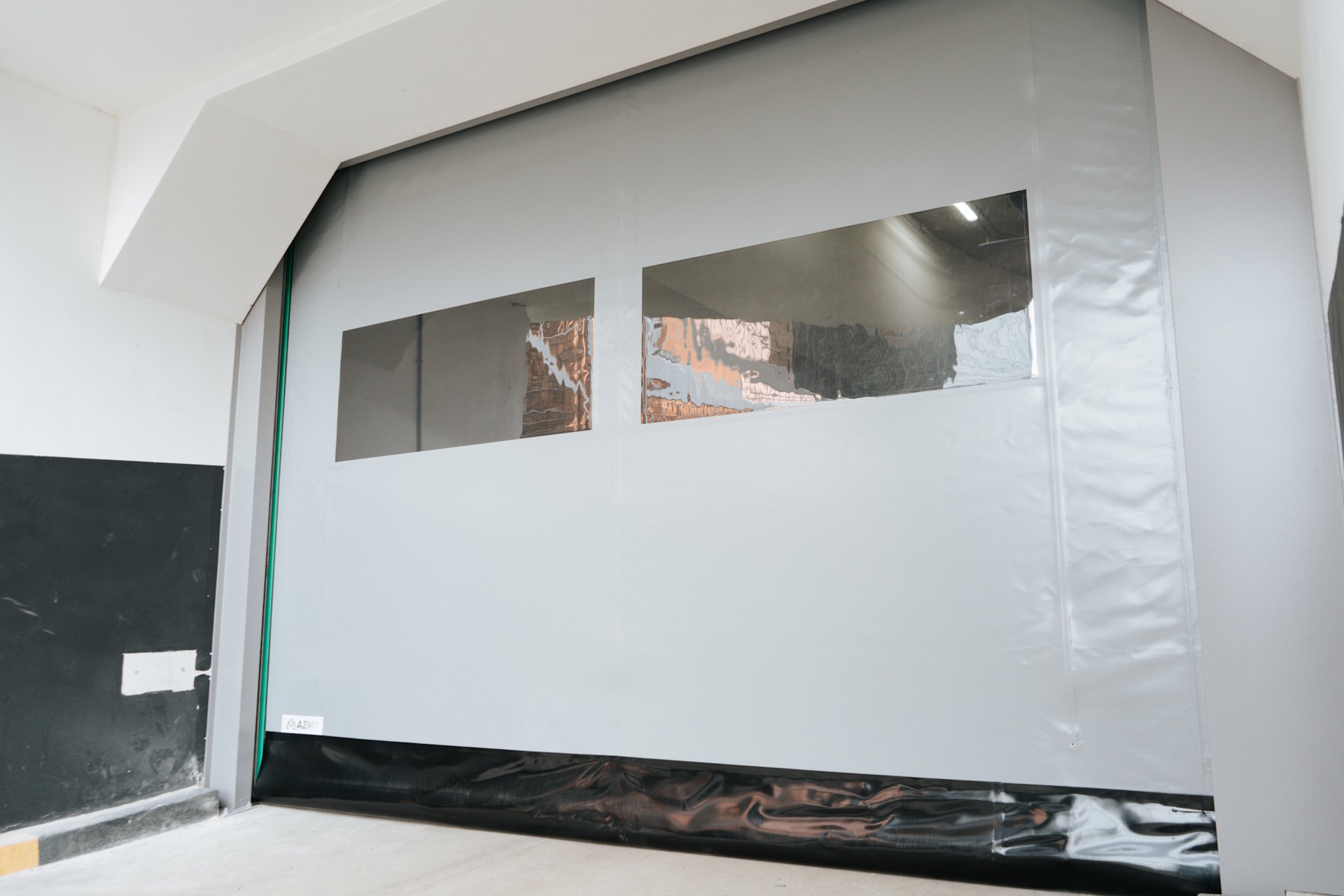

Металлокаркасы. Под каждые ворота смонтировали металлокаркас. Он даёт жёсткую опору направляющим и коробу и позволяет вписать ворота в проём сложной формы: один из въездов, например, находится под скошенным перекрытием.
-
Монтаж ворот. Установили полотна, приводы, короба и направляющие.
-

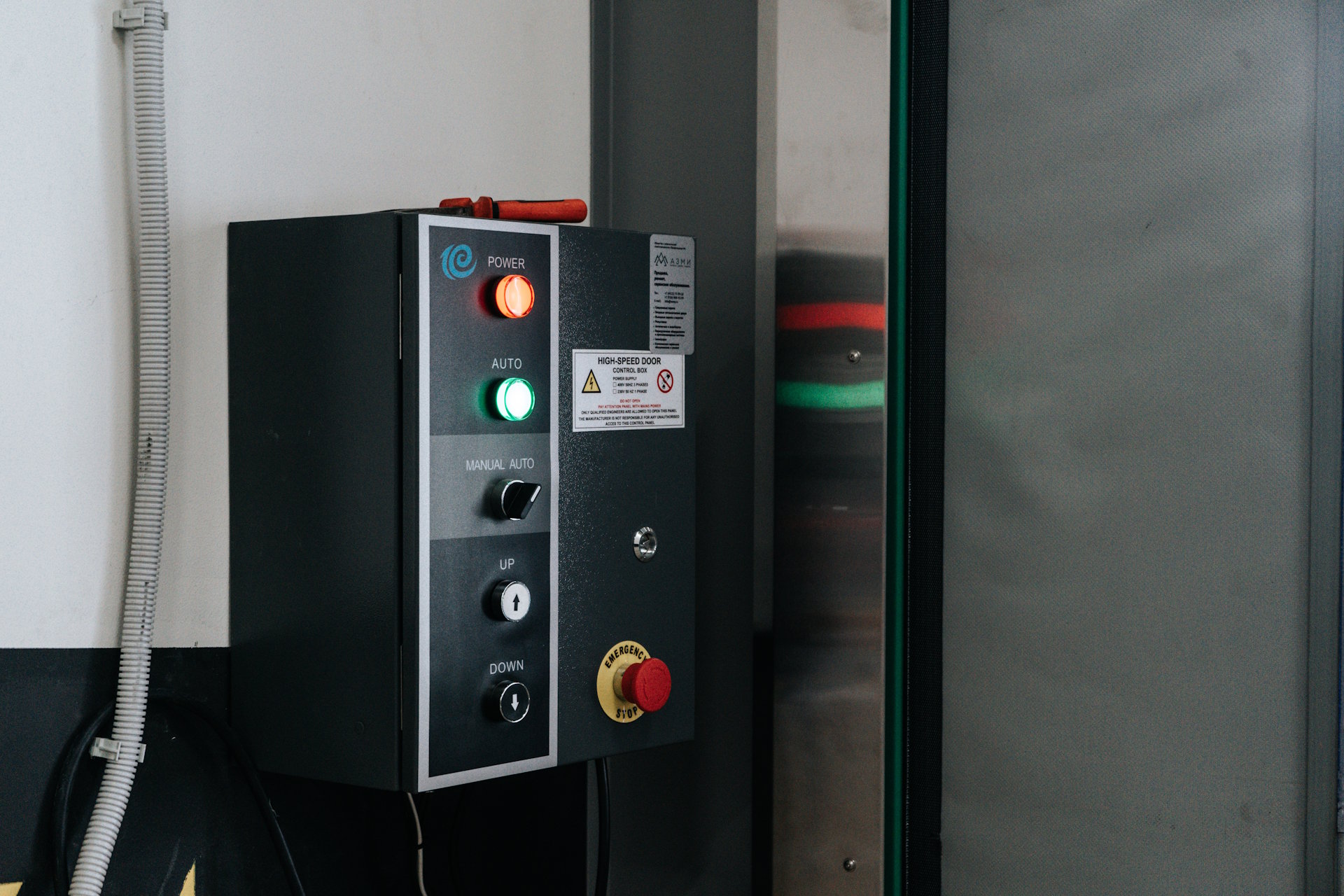

Автоматика. Подключили пульты управления, радар, индукционную петлю, фотоэлементы, беспроводные кромки и ИБП.
-
Наладка и сдача. Настроили режимы работы, проверили системы безопасности и аварийное открывание, сдали ворота заказчику.
Результат
-
- Четыре въезда оснащены под ключ одним подрядчиком: от металлокаркасов до наладки автоматики.
-
- Транспорт проезжает через скоростные ворота без ручного управления, проём открыт только на время проезда.
-
- Меньше сквозняков и теплопотерь в зоне въезда.
-
- Проёмы на фасаде закрыты прочными алюминиевыми воротами с управлением по ключу.
-
- Ворота продолжают работать при отключении электроэнергии и в морозы.
