Принцип действия противопожарной гармошки

Подъём и опускание короба производится за счёт накручивания специальных строп на вал. Полотно укладывается в короб и его не видно в поднятом состоянии.

Пределы огнестойкости:

• EI60 (с односторонним использованием водяного орошения от существующих спринклерных или дренчерных систем пожаротушения здания,расход воды не менее (0,08*h) л/м*с на погонный метр по ширине, где h- высота шторы в метрах);
• EI180 (с односторонним использованием водяного орошения от существующих спринклерных или дренчерных систем пожаротушения здания, расход воды не менее (0,08*h) л/м*с на погонный метр по ширине, где h- высота шторы в метрах);
• EI60 без орошения;
• E60 без орошения.

Конструктивно система выполняется в виде прямоугольника, многоугольника, в виде П- и Г образных форм.

Возможно исполнение с дверью-лазейкой.

Подъём и опускание шторы осуществляется только мотором на 220 вольт и на 380 вольт для больших размеров.

На случай перебоев в электроснабжении, предусматривается резервное питание электромотора от аккумулятора.

Места применения системы Fireshield-S «Гармошка»:

• ограждение лифтовых холлов;
• защита атриумов;
• защита эскалаторов.

Дымозащитные (противодымные) шторы «Гармошка» E 60

Если есть необходимость сделать дымозащитные шторы сложной формы, то есть возможность использовать конструкцию типа "Гармошка" и для противодымных штор, которые будут препятствовать распространению дыма по помещению в течении 60 минут. Основное отличие от противопожарных штор "Гармошка" - опускание происходит не до пола, а на заданную высоту, около 2 метров до пола.

Габариты

Мы изготавливаем завесы-гармошки по индивидуальным размерам любой формы, обращайтесь к менеджеру за расчётом.

Полотно

Вес ткани: от 240 г/м2;

Полотно однослойное. Ткань сертифицирована как негорючая и нетоксичная.

Для больших размеров, для получения высокой стойкости при воздействии больших температур, в каждую стекловолоконную нить вплетена тонкая нержавеющая проволока.

Короб

Служит для размещения и защиты деталей механизма подъема полотна и состоит из П-образных панелей, гнутых из оцинкованной стали. Короба стыкуются друг с другом посредством соединительных пластин.

Цветовое исполнение: любой цвет по шкале цвета RAL или оцинкованная сталь.

Варианты монтажа экрана-гармошки

Стандартная схема монтажа — к потолку, но возможен индивидуальный вариант, при этом, степень огнестойкости конструкции, к которой осуществляется монтаж, должна быть не меньше степени огнестойкости самой шторы.

Главным преимуществом гибкой противопожарной системы Fireshield-S «Гармошка» является то, что она уникальна по местам применения и способам крепления.

Где устанавливают?

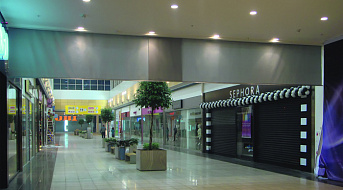

Такой тип занавес чаще всего устанавливают в торгово-развлекательных и офисных центрах. Штора-гармошка решает проблему с разделением больших пожарных отсеков и изоляцией эскалаторов. Противопожарная завеса сложной формы, чаще всего, единственное решение, которое не испортит дизайн современного ТЦ и поможет выполнить противопожарные требования для прохождения проверки сотрудниками МЧС. В закрытом состоянии конструкция не выделяется из общего дизайна (возможно изготовления короба из нержавейки или окраска по RAL) и находится под потолком.
